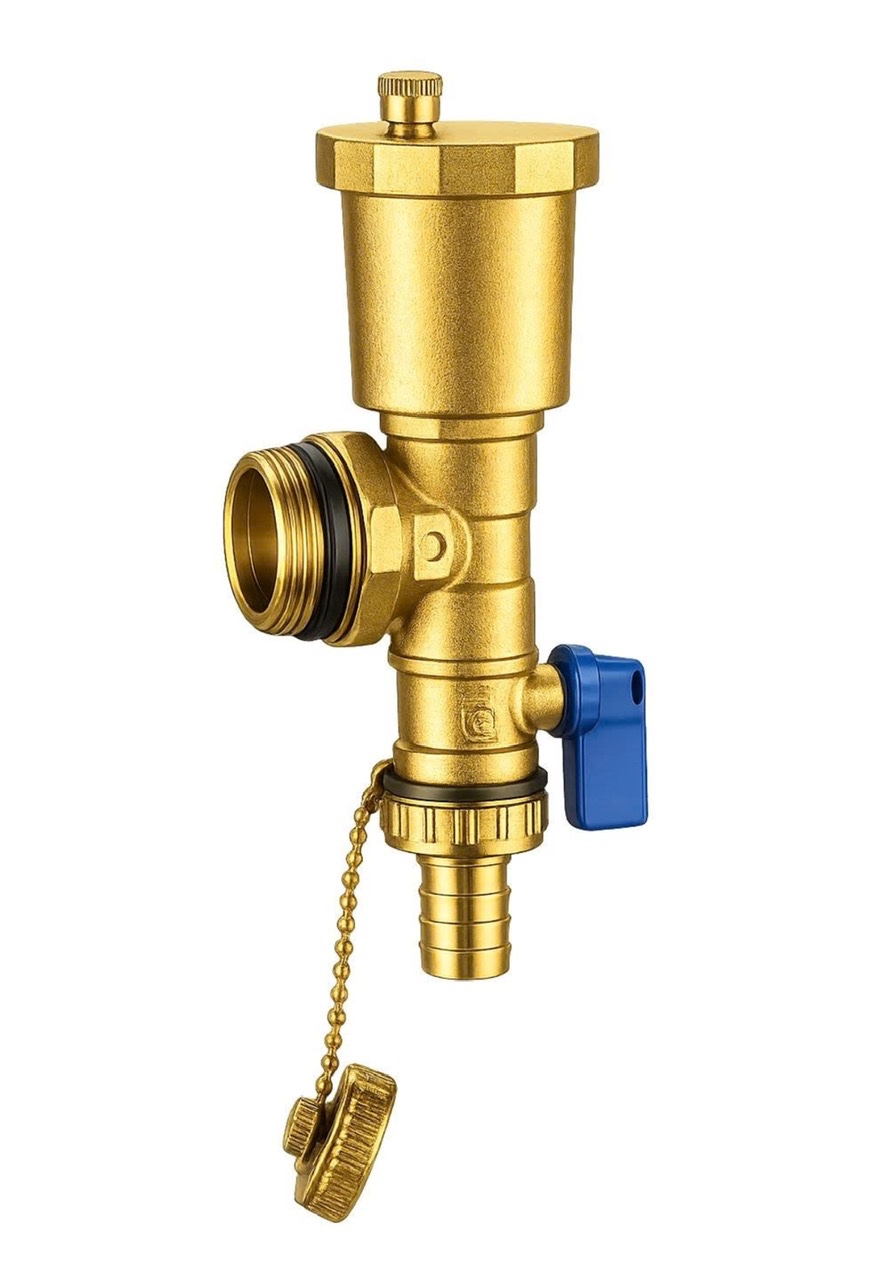

1) Chức năng trong hệ SAV
- Loại bỏ khí tích tụ tại điểm cao của đường hồi.
- Ngăn hiện tượng kẹt khí gây giảm lưu lượng.
- Giảm tiếng ồn và rung động trong hệ thống.
2) Vị trí lắp đặt (chuẩn SAV)
- Đặt tại điểm cao nhất của Manifold hồi (H2).
- Lắp thẳng đứng để đảm bảo hiệu quả xả khí.
- Có van cách ly phía dưới để bảo trì dễ dàng.
3) Thông số kỹ thuật tham chiếu
- Kết nối: 1/2” hoặc 3/8”.
- Áp suất làm việc ≥ 6 bar.
- Nhiệt độ làm việc ≥ 110°C.
- Có van cách ly tích hợp (khuyến nghị).
4) Nỗi đau nếu chọn sai hoặc lắp sai
A. Nếu chọn sai loại van
- Không xả hết khí → giảm lưu lượng.
- Dễ rò rỉ theo thời gian.
B. Nếu lắp sai vị trí
- Không đặt tại điểm cao → khí vẫn tích tụ.
- Lắp nghiêng → van hoạt động kém.
C. Rủi ro lan truyền trong hệ
- Ảnh hưởng trực tiếp đến Manifold hồi (H2).
- Làm tăng nguy cơ kẹt khí trong ống PEX (H1).
D. Kết luận góc nhìn SAV
H2.1 là “van thở” của đường hồi. Thiếu hoặc làm sai H2.1 = hệ dễ kẹt khí, giảm hiệu suất và tăng rủi ro hỏng thiết bị.
5) Liên kết hệ thống
- Trước H2.1: H2 – Manifold hồi
- Đối xứng cấp: C5.1 – Van xả khí cấp
- Bơm tuần hoàn: H7 – Bơm tuần hoàn
- Nguồn nhiệt: H9 – Heat Pump
- Đường ống: H1 – Ống PEX hồi
